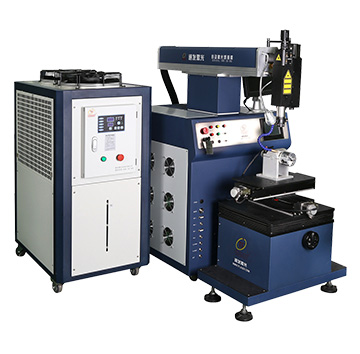

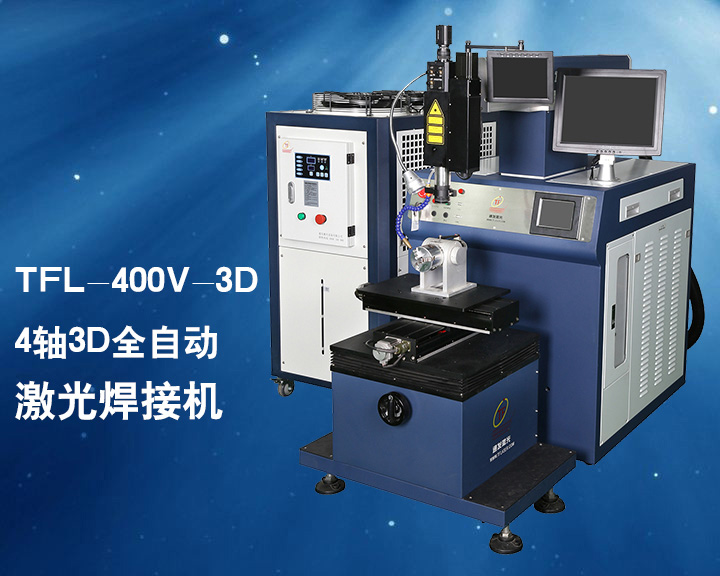

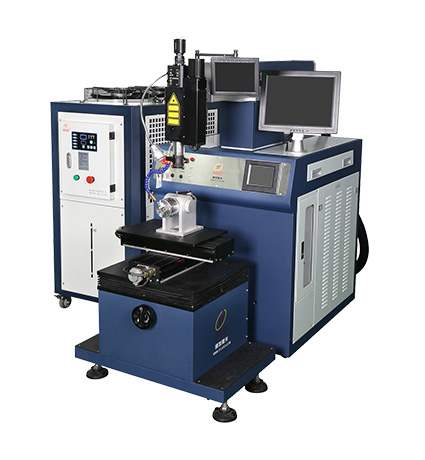

TFL-400V/500V-3D全自動激光焊機
- 通發激光TFL-400V-3D全自動激光焊機廣泛適用1.0mm以內料厚的電熱水壺激光焊接，發熱盤激光焊接、水壺壺嘴激光焊接、不銹鋼水杯等3維曲面激光焊接加工，配置專業工控電腦及多軸數控軟件。
- 咨詢熱線：4008-168-880
-
通發服務熱線：
4008-168-880
13714053430?微信同號
通發服務熱線：
4008-168-880
13714053430?微信同號

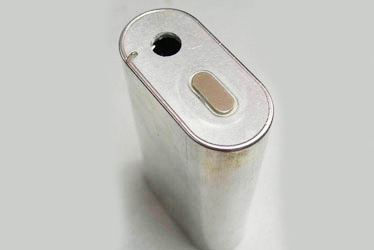

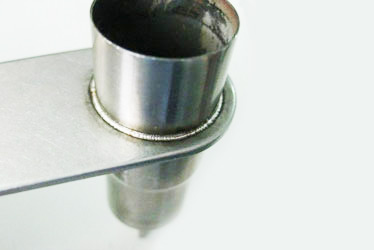

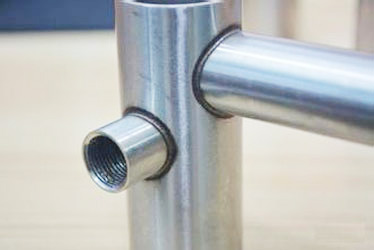

全自動激光焊接機加工樣品圖片
 廚衛浴具激光焊接 |
 酒壺激光密封焊 |
|
 水暖產品激光焊接 |

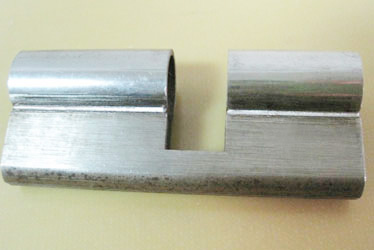

 鎖芯激光焊接 |
|
 傳感器激光焊接 |
 打印機刮刀激光焊接 |
應用范圍
衛浴行業：水管接頭，變徑接頭、三通、閥門、花灑頭的3維、空間曲線焊接。
電池行業：鋰電池、電池組、電極的激光焊接。
眼鏡行業：不銹鋼、鈦合金等材質的眼鏡扣位、外框等位置的精密焊接。
五金行業：葉輪、水壺、把手等，復雜沖壓件、鑄造件的焊接。

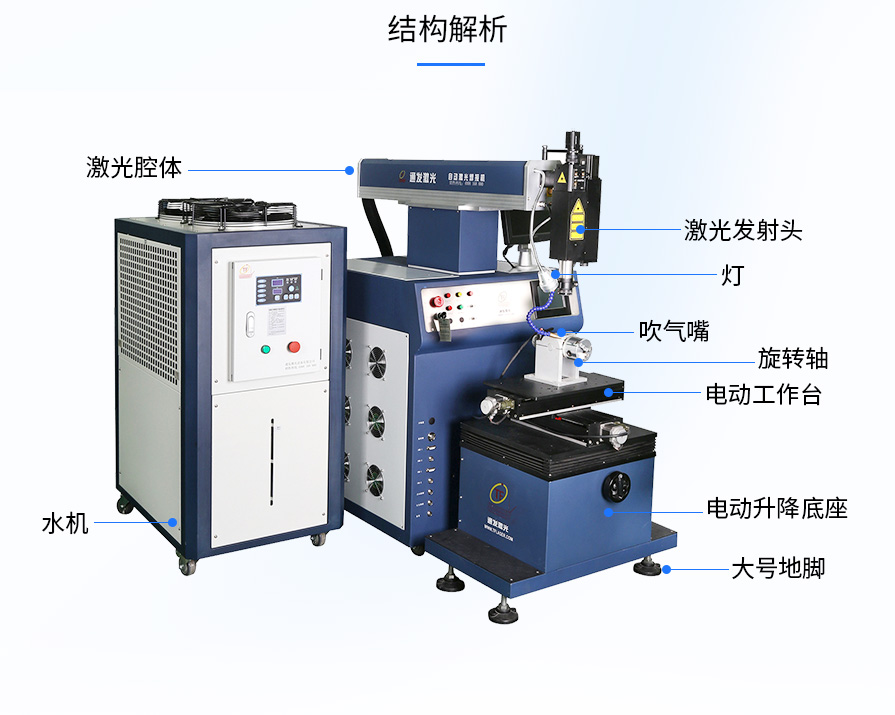

性能特征
TFL-400V/500V-3D激光焊機是一款高穩定性、大功率的焊機，滿足長時間生產的需要。大功率激光電源，大功率散熱系統滿足24小時大批量生產。機身采用高強度結構，保證精度、性能穩定?？刂葡到y是專為激光焊接量身定做的專業4軸控制系統，穩定性高，易學易懂易上手。擴展性強，可結合流水線、光電傳感器、氣動夾具等組合進行全自動無人值守式加工。
專業激光電源控制系統
1、 整機的功能是基于輸出電流的調整，以控制修正激光輸出，以便安全有效的利用激光進行焊接；
2、主控制器采用新的ARMv7系列的處理器，具有較高的處理速度，以滿足設備的實時控制。能快速、高精度的控制和保護激光機。盡可能提供給客戶快捷安全的使用體驗；
 通發激光電源主界面 |
 通發激光電源主控制器 |
3、采用觸摸屏做人機交互，界面直觀，顯示清晰，各種參數易于理解調節，簡單易上手；
4、軟件具有嚴密的控制邏輯、精細的數字濾波、快速的控制算法，使激光輸出穩定，快速。
核心激光器
1、TFL-400V/500V-3D，由雙路氙燈泵浦、金腔反射腔體及Nd：YAG晶體棒構成激光器，電光轉換效率高。
2、采用更長的激光棒，可以實現足夠的焊接能量。
3、非球面鏡聚焦，使光斑更小更均勻，焊接更深。
4、激光器腔型更長，獲得良好的光束質量，焊接更均勻。
5、激光腔采用氙燈和激光棒分離設計，換燈不影響光路。
6、采用水冷鏡架，比普通的光路輸出更穩定。
7、半導體紅光指示定位。
四軸運動控制插補功能和自動消除固體激光器熱透鏡效應裝置專利

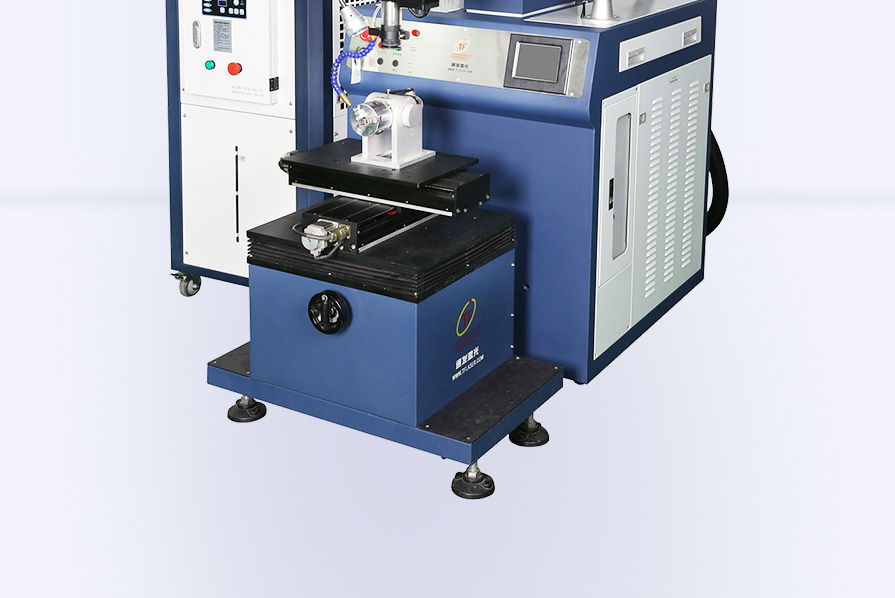

標準工作臺
|
激光焊接機電動工作臺
該工作臺可選步進電機或伺服電機。
可選的X*Y工作臺長度：250*150（標配）、300*200、400*200。
|
 |
|
|
激光焊接機旋轉軸
該旋轉軸可選步進電機或伺服電機。
|
 |
|
|
激光焊接機旋轉盤
該旋轉盤可選步進電機或伺服電機。
|
 |
附件與耗材
|
激光脈沖氙燈
脈沖氙燈選擇優質濾紫外線石英管作為燈管材料，以高質密度電極為氙燈的電極，具有負載能力強，泵浦效率高，激光光束質量好，壽命長等特點。
|
 |
|
|
激光焊接機保護鏡片
主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。
|
 |
|
|
通發激光冷水機濾芯
濾芯的主要作用是去除水中固體、膠體等雜物，清潔冷卻水，保護激光器。
|
 |

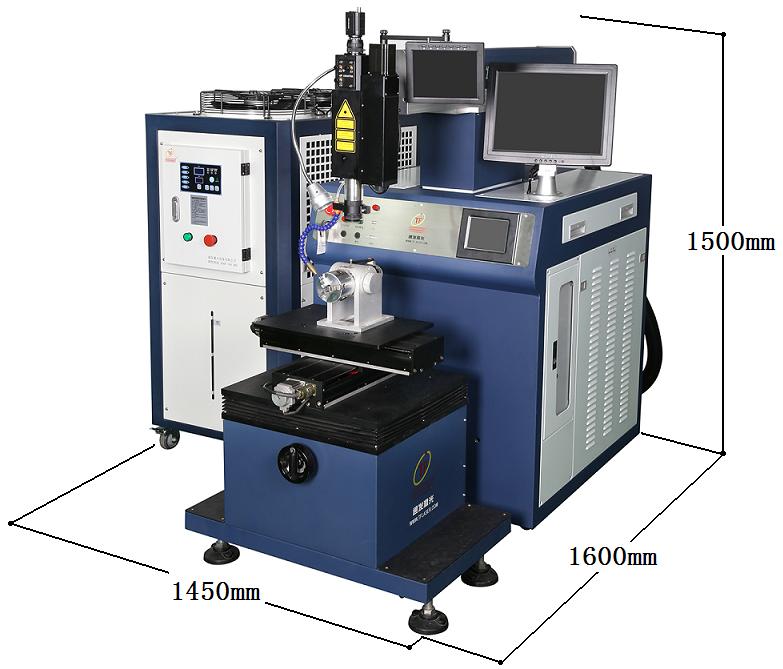

產品尺寸
產品參數
| 型號 | TFL-400V-3D |
| 激光波長 | 1064nm |
| 聚光腔反射體 | 金腔 |
| 額定激光功率 | 400W |
| 脈沖寬度 | 0.1-20ms |
| 激光頻率 | 1-100Hz |
| 光斑調節范圍 | 0.3-3mm |
| 瞄準定位 | 紅光(可選攝像系統或顯微鏡) |
| 定位精度 | ±0.02mm |
| 冷水機制冷功率 | 5P |
| X、Y軸行程 | 200mm×300mm(可定制) |
| Z軸行程 | 150mm（可定制） |
| 旋轉軸尺寸 | φ60φ80φ120φ200(可定制) |
| 額定功率 | 16KW |
| 電力需求 | 380V±5％50Hz/40A |
| 主機尺寸 | 760X1600X1500mm |
| 冷水機尺寸 | 660X1300X1200mm |
產品視頻
